Sikring af Battery Management System (BMS) sikkerhed i LiFePO4-pakker

En teknisk guide til LiFePO4 BMS-sikkerhed, der dækker aktiv balancering, termisk styring, diagnostik på celle-niveau og international overholdelse.



Implementering af lithiumjernfosfat (LiFePO4) energilagringssystemer (ESS) på tværs af kommercielle og industrielle (C&I) sektorer står over for strenge operationelle grænsekrav. Selvom LiFePO4-kemi udviser iboende termisk stabilitet sammenlignet med nikkel-mangan-kobolt (NMC)-varianter, truer uafdæmpet celleubalance, termisk udbredelse og kontroltopologifejl stadig aktivernes levetid.



En enkelt celle, der opererer uden for sit optimale spændingsvindue (2,5V til 3,65V) kan inducere lokaliseret nedbrydning, hvilket reducerer den anvendelige pakkekapacitet med op til 35 % over 1.500 cyklusser. Desuden risikerer utilstrækkelig termisk overvågning lokale opvarmningshændelser, hvilket fører til uventet systemudkobling og nedetid.



For at beskytte langsigtede udjævnede lageromkostninger (LCOS) kræver EPC-entreprenører og projektledere robuste,-lags batteristyringssystem (BMS)-arkitekturer. Denne analyse skitserer de primære kontrolmekanismer, balancerende topologier og diagnostiske protokoller, der er afgørende for LiFePO4-pakkestabilitet i -kvalitet.

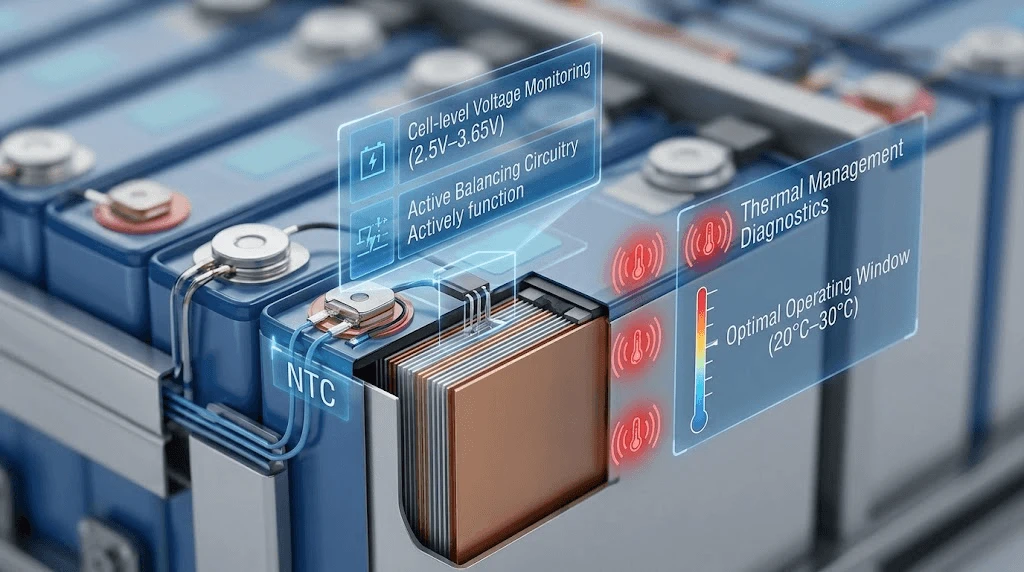

cell-level-voltage-monitoring-thermal-management



Teknisk Analyse: Kernesikkerhedsmekanismer og arkitektur

En modstandsdygtig BMS er afhængig af en distribueret master-slave-arkitektur. Analog Front-End (AFE) IC'er overvåger direkte cellegrupper og sender telemetri til den centrale MCU via isolerede CAN-bus-grænseflader.



1. Celle-Niveauspændingsovervågning og tærskelkalibrering

Præcis spændingsføling kræver dedikerede AFE-kanaler med en signaltolerance på < ±2 mV. Standard LiFePO4-udladningskurver præsenterer et ekstremt fladt spændingsplateau mellem 30 % og 80 % ladningstilstand (SOC), hvilket gør åben-kredsløbsspænding (OCV) metoder utilstrækkelige til tilstandsestimering. En høj-BMS kombinerer Coulomb-tælling med udvidede Kalman-filter (EKF)-algoritmer for at spore SOC nøjagtigt inden for ±2. Beskyttelsesparametertærsklerne skal hardware-håndhæves på AFE-laget for at sikre eksekvering uafhængig af MCU-firmwarelatens:

Over-Voltage Cutoff (OVC):3,65 V (celleniveau) / forsinkelse:<10 ms

Over-spændingsgendannelse: 3.45V

Under-Voltage Cutoff (UVC):2,50V (celleniveau) / forsinkelse:<10ms

Under-Spændingsgendannelse:2.80V



2. Aktive cellebalanceringstopologier

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), aktiv balancering er påkrævet.

Aktive systemer anvender to-DC--DC-konvertere eller kapacitive koblingsnetværk til at overføre ladning fra celler med højere-spænding til celler med lavere-spænding under både opladnings- og afladningscyklusser. Ved at aktivere balancerende strømme mellem 2A og 5A, afbøder aktive topologier kapacitetstab fra kapacitetsvarians på tværs af store cellestrenge, hvilket forbedrer brugbart energiudbytte over aktivets livscyklus.



3. Termisk styring og forudsigelig diagnostik

Temperaturvariation over et modul bør ikke overstige 3 grader. BMS'en anvender NTC-termistorer (Negative Temperature Coefficient) konfigureret med et minimumsforhold på 1 sensor pr. 4 serieceller, plus yderligere prober, der er tilsluttet strøm-MOSFET'er og hovedsamleskinner.

Integreret firmware beregner kontinuerligt termiske gradienter dT/dt. Hvis en lokaliseret celletemperaturændringshastighed overstiger 1 grad/min., udløser systemet diagnostiske alarmer, før det når absolutte over-temperaturgrænser (55 graders opladning/60 graders afladning).

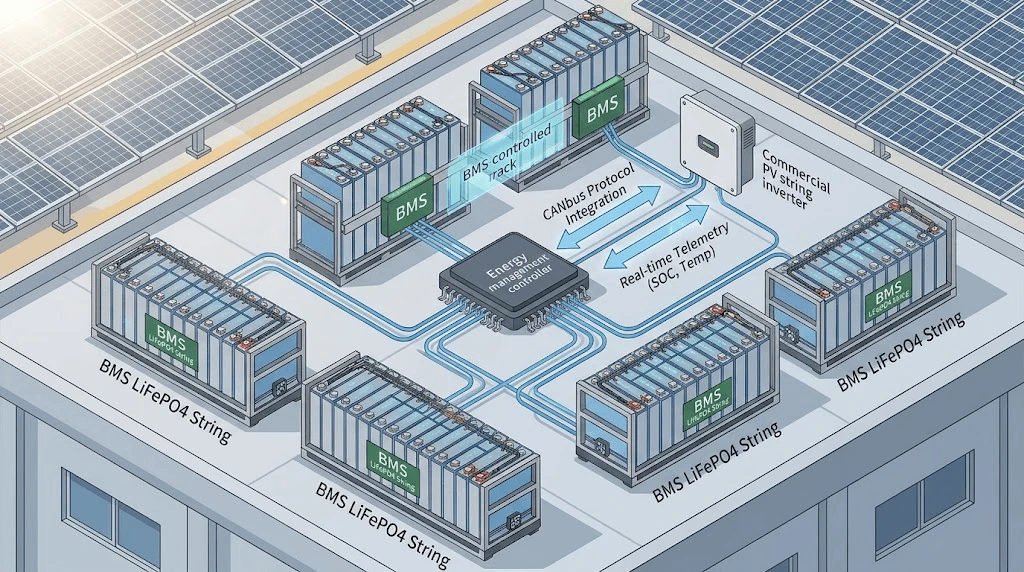

commercial-pv-storage-bms-integration



Industristandarder og indvirkning på LCOS

Valg af et BMS i industriel-kvalitet ændrer direkte projektets økonomi ved at forlænge livscyklusgennemstrømningen og reducere driftsudgifterne (OpEx).

Parameter / funktion

Standard kommerciel BMS

Avanceret industriel BMS-arkitektur

Balancerende arkitektur

Passiv (50 mA−100 mA)

Aktiv to-rettet (2 A−5 A)

Spændingsregistreringsnøjagtighed

±10 mV

±2 mV

Kommunikationsprotokoller

Grundlæggende RS485

Dual CAN bus / Modbus TCP / SNMP

Fejlreaktionstid

<100 ms

<2 ms (Hardware Interrupt)

Termisk sensorforhold

1 sonde pr. 16 celler

1 sonde pr. 4 celler + samleskinneovervågning

Design livscyklus

3.000 cyklusser (80 % SOH)

6.000-8.000 cyklusser (80 % SOH)



LCOS Impact Analysis

Ved at opretholde celleubalance under 10mV over en 8.000-cykluslevetid forhindrer en aktiv-balancerende BMS for tidlig strengnedlukning forårsaget af isolerede lavspændingsceller. Denne egenskab reducerer de udjævnede lageromkostninger (LCOS) ved at:

info-276-41

· Bevarelse af brugbar kapacitet:Forhindrer den "svageste led"-effekt og holder strengkapaciteten tæt på nominelle ratings.

· Reducerede udskiftningscyklusser:Forlænger den samlede pakkelevetid ud over 10 år uden at kræve udskiftning af- cellemoduler i midten.

Systemintegration og kompatibilitet

Et kompatibelt BMS skal problemfrit forbindes med upstream-strømkonverteringssystemer (PCS) og solar charge controllers.

Når du implementerer kommercielle lagerløsninger som f.eks25,6V 100Ah energilagringsmodul, industriel kommunikation afhænger af-lav latency CAN bus 2.0B- og Modbus RTU-protokoller. BMS'en sender dynamiske driftsgrænser til inverteren i realtid:

Charge Current Limit (CCL):Dynamisk justeret baseret på maksimal cellespænding og intern temperatur.

Afladningsstrømgrænse (DCL):Justeret baseret på minimum cellespænding, temperatur og nuværende SOC.

Denne lukkede-sløjfekommunikation tvinger vekselretteren til at drosle outputtet, før termiske eller spændingsgrænser overskrides, hvilket forhindrer hårde systemnedlukninger under tunge belastningsprofiler.

Kvalitetskontrol og global overholdelse

Industriel sikkerhed kræver verificeret overholdelse af globale teststandarder.

UL 1973:Sikkerhedsstandard for batterier til stationære applikationer. Verificerer strukturel integritet, celleindeslutning og elektrisk sikkerhed under fejlforhold.

IEC 62619:Mandater funktionelle sikkerhedstests for industrielle lithium-batterier, herunder termisk løbsk udbredelsestest og kontrolenhedssoftwaresikkerhedstjek.

FN 38.3:Transportsikkerhedstest, herunder højdesimulering, termisk stød, vibrationer, stød, ekstern kortslutning og tvungen afladning.

Produktionskvalitetskontrol skal omfatte automatisk slut-af-linjetest (EOL). Hvert BMS-kort gennemgår kort-beskyttelsesverifikation, kalibreringstjek på tværs af alle målekanaler og brænder-i konditionering under forhøjede termiske forhold (50 grader) før den endelige samling.

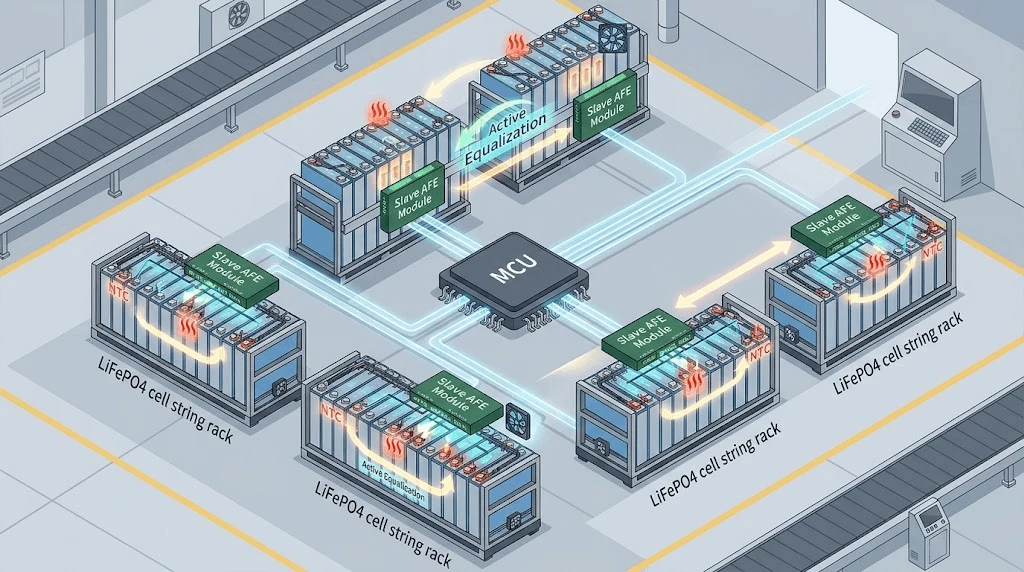

lifepo4-bms-master-slave-architecture



FAQ

1. Hvordan forhindrer BMS'et termisk løbsk udbredelse under kort-kredsløbsforhold?

BMS'en anvender en to-forsvarsstrategi: primære kort-hardwareafbrydelser udløser ultra-hurtige faste-switch-/MOSFET-afbrydelser inden for < 100 mikrosekunder, når de nuværende tærskler overskrides. Hvis du bruger et mekanisk relæ eller en kontaktortopologi, giver ultra-hurtige halvledersikringer sekundær fysisk isolation. Derudover overvåger kontrolfirmwaren dT/dt-vektorer for at detektere intern kortslutning før gasudluftning eller termisk udbredelse.



2. Hvad er logistik- og sikkerhedskravene for at sende LiFePO4-pakker med høj-kapacitet til udlandet?

Alle pakker skal være certificeret i henhold til UN 38.3-reglerne og sendes til en State of Charge (SOC) mellem 30 % og 50 %. Pakninger kræver UN-certificeret fareemballage (Klasse 9 farligt gods) med forstærket indvendig isolering, kort-klemmebeskyttelse og fugt-forseglet indre emballage. BMS'et skal indstilles til en lav-effekt "Dyb dvaletilstand" under transport for at begrænse selvafladning{10} til < 0,5 % pr. måned.



3. Hvad er grænserne for tilpassede OEM/ODM BMS-firmwaretilpasninger til specifikke inverterprotokoller?

Tilpasningsgrænser omfatter ændring af CANbus/RS485-rammestrukturer, kortlægning af brugerdefinerede Modbus-registeradresser, justering af dynamiske SOC/SOH-beregningsalgoritmer og konfiguration af brugerdefinerede temperatur-/spændingsudløsningskurver. Modifikationer af fysiske lag tillader valg mellem solid-MOSFET-switching eller eksterne kontaktor-driverkredsløb baseret på systemspændingsgrænser (op til 1000 VDC. Standard ingeniørmæssig behandlingstid for firmwareprotokoltilpasninger er typisk 2 til 3 uger.



Kontakt vores ingeniørteam inden for 48 timer for et tilpasset kommercielt PV- og energilagringssystemlayout og et detaljeret styklistetilbud.
