Analyse af den interne arkitektur af højeffektive solcelle-invertere

Analyse af den interne arkitektur af højeffektive solcelle-invertere

Teknisk analyse af kommerciel solcelleinverter intern arkitektur, dobbelt-topologi, høj-MPPT-effektivitet og termisk dynamik.

Termiske og elektriske flaskehalse i kommerciel PV-strømkonvertering

Kommercielle solcelleanlæg står over for vedvarende indtægtsforringelse forårsaget af termisk derating, strengmismatch under variabel irradians og høje switchtab ved høje temperaturer. Komponentfejl i DC-AC-konverteringsstadiet tegner sig for over 40 % af uplanlagte feltvedligeholdelsesopkald i forsynings- og kommercielle-og-industrielle (C&I) projekter.

Denne vejledning analyserer arkitekturen på intern board-niveau, termisk spredningsdynamik og MPPT-tracker-integration af høj-strenginvertere. Det giver EPC-ingeniører og indkøbsspecialister hårde tekniske kriterier til evaluering af effekttrinets pålidelighed, sænkning af system Levelized Cost of Energy (LCOE) og verificering af kvalitetssikring på komponent-niveau.

Teknisk analyse: Board-niveauarkitektur og kernemekanismer

Dobbelt-Stage High-Topologi

Høj-effektive strenginvertere bruger en dobbelt-effektkonverteringsarkitektur. DC-DC boosttrinet skalerer varierende strengspændinger op til en stabil høj-DC-bus (600V–900V), som forsyner DC-AC-invertertrinnet.

· Power Semiconductors: Udskiftning af ældre IGBT'er med diskrete Silicon Carbide (SiC) MOSFET'er reducerer reverse recovery tab med op til 73%. SiC-halvledere muliggør omskiftningsfrekvenser over 50 kHz, hvilket tillader brugen af ​​mindre induktorer og filmkondensatorer uden at øge total harmonisk forvrængning (THD).

· 3-Phase Neutral Point Clamped (NPC)-topologi: Multi-level NPC-topologier reducerer spændingsspændingen over strømafbrydere (VDC/2 pr. enhed), minimerer dV/dt-nedbrydning på transformerløse netforbindelser og opnår en maksimal konverteringseffektivitet på 98,6 %.

Høj-MPPT-integration med bredt sporingsvindue

Arkitekturer med to-trin har dynamiske MPPT-kredsløb (maximum power point tracking) drevet af 32-bit digitale signalprocessorer (DSP'er):

Bredt MPPT-driftsområde: Sporingsvinduer, der spænder over 200V til 1000V, tillader tidlig-opstart om morgenen og sen-aften høst, hvilket forlænger den daglige energigenereringsvinduer med 45 til 90 minutter.

Dobbelt/Multi-MPPT-routing: Dobbelt--kanals MPPT-sporing isolerer delvise skyggetab på tværs af uoverensstemmende modulstrenge. Strømføling via lukket-sløjfe Hall-effektsensorer leverer realtids-spændings-/strømmetrikker til høj-hastighedsforstyrrelse-og-observationsalgoritmer (P&O), der fungerer ved 100 Hz samplingshastigheder.

Forstærket termisk og beskyttelsesarkitektur

Varmeopbygning i effekthalvledere fordobler den interne fejlfrekvens for hver 10 graders stigning i overgangstemperaturen ($Tj$).

Varme-anodiseret aluminiumsekstrudering:Hovedstrømafbrydere monteres direkte på kolde-smedede aluminiumkøleplader med stift-finnegeometrier, der maksimerer overfladearealet med 40 % i forhold til standardekstruderede finner.

Forseglet rum isolering:Interne layouts adskiller effektelektronik (varme-genererende komponenter såsom induktorer og bromoduler) fra følsom kontrolelektronik (DSP, gate-drivere, kommunikationstavler). Strømelektronik findes i et IP66-forseglet kammer, der afkøles via tvungen luft, og isolerer hovedprintkortet fra støvophobning og ætsende omgivende luft.

Overspændingsbeskyttelse:Type II (eller valgfri Type I+II) metaloxidvaristorer (MOV'er) beskytter både DC- og AC-terminaler mod lyn-inducerede transiente overspændinger.

Branchestandarder og økonomisk ROI-påvirkning

Sammenligning af strukturelle specifikationer: Standard vs. industrielle-invertere

Økonomisk analyse: LCOE og udbytteoptimering

For et 1MW kommercielt tagsystem, der fungerer over en 25-årig livscyklus:

Effektivitetsudbytteforskel: En 0,8 % stigning i konverteringseffektiviteten giver ca. 12.800 kWh ekstra årlig produktion pr. installeret MW.

Forebyggelse af termisk derating: Forebyggelse af derating mellem 40 grader og 50 grader genvinder op til 4% af tabt energiproduktion i løbet af sommerbestrålingsmånederne.

LCOE Indvirkning: Kombinerede udbyttestigninger og reducerede komponentudskiftningscyklusser reducerer den samlede LCOE med $0,004/kWh til $0,007/kWh, hvilket genvinder den oprindelige hardwarepræmie inden for 18 måneders drift.

Systemintegration og kvalitetskontrolprotokoller

Vores fremstillingsproces udsætter alle strømkonverteringsenheder for en flerfaset kvalitetskontrolpipeline:

For at integrere komplette kommercielle projekter arbejder vores strengplatforme med høj-kapacitet sammen med specialiseret balance-af-systemhardware, herunder distribuerede aktiver med lavere-kapacitet, såsom vores10 kW On-Grid Invertermodeller til mindre kommercielle under-arrays.

Overholdelsesstandarder

Sikkerhed og nettilslutning: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

EMC-standarder: EN 61000-6-2, EN 61000-6-4.

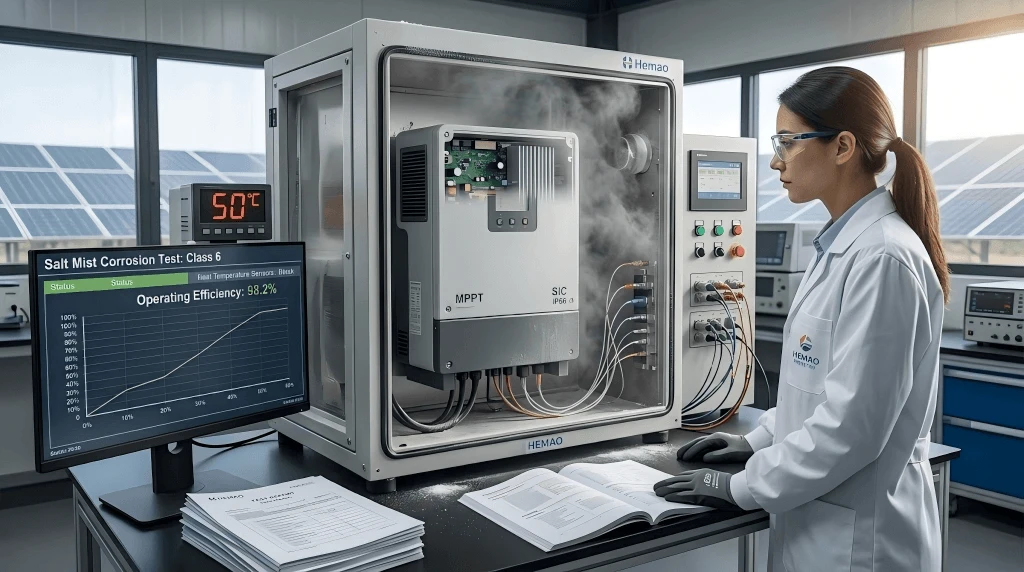

Miljømæssig udholdenhed: IEC 60068-2-52 (Salttågekorrosionsklasse 6), IP66 beskyttelse mod støv og vand.

FAQ

Spørgsmål: Hvordan forhindrer den dobbelte-kammerkølearkitektur komponentfejl i høje-salt- eller fugtige kystinstallationer?

A: Det dobbelte-kammerdesign adskiller hovedkontrol-PCB'et fra den høje- termiske spredningszone. Høj-varmekomponenter (induktorer og køleplader) er anbragt i en ekstern luftstrømskanal klassificeret IP66, hvilket tillader tvungen omgivende luft at afkøle finneoverfladerne. Følsomme styrekredsløb, gate-drivere og kondensatorer er anbragt i et separat, forseglet IP66-kabinet fyldt med tørt nitrogen eller forseglet mod omgivende luftudveksling, hvilket eliminerer salt-tågekondensering og ledende støvaflejring på høj-spændingsspor.

Sp.: Hvilke pakke- og transitbeskyttelsesprotokoller implementeres for at forhindre mikro-frakturer i interne PCB-samlinger under masseeksport?

Sv: Invertere er pakket i ISPM 15-kompatible, varme-trækasser foret med høj-densitet ekspanderet polyethylen (EPE) støddæmpende skum-, der er skræddersyet til chassisets dimensioner. Alle interne tunge komponenter-såsom magnetiske induktorer og hovedkondensatorer-er forankret til hovedchassisrammen ved hjælp af strukturelle mekaniske beslag i stedet for udelukkende at stole på fastholdelse af loddeforbindelser. Forsendelser inkluderer engangs-3D-vipnings--- og slagsensorer til at spore transportbelastninger.

Q: Hvad er de tekniske parametre og leveringstidslinjer for tilpasset firmware eller hardware OEM-modifikationer?

Sv: Tilpasninger på firmware-niveau (ændring af MODBUS RTU/TCP-registerkort, justering over-spændingsudkoblingstærskler eller integrering af tilpassede net-supportprofiler) har en valideringscyklus på 14 hverdage. Modifikationer på hardware-niveau (brugerdefinerede kabinetbelægninger, modificerede DC-konnektorkonfigurationer eller tilpassede køle-geometrier) følger en 6-til-10-ugers udviklingstidslinje, inklusive fuld termisk modellering, prototypeproduktion og fabriksaccepttest (FAT).

Kontakt vores ingeniørteam for et tilpasset 5kW PV-systemlayout og detaljeret styklistetilbud inden for 48 timer.
