Utility-Scale Battery Thermal Management: Engineering Strategies for Mitigating Thermal Runaway in Commercial ESS

Teknisk vejledning om Battery Thermal Management Systems (BTMS). Analyser væskekøling, PCM-buffere, BMS-overvågning og ROI-påvirkninger på LCOE.

Stor-Battery Energy Storage Systems (BESS), der bruger lithiumjernfosfat (LiFePO4)-kemi, står over for alvorlig driftsforringelse, når termiske profiler ikke styres. Opladnings- og afladningscyklusser med høj strøm genererer betydelig intern varme. Hvis denne termiske energi akkumuleres, forårsager det lokale hot spots, accelererer kapacitetsfading, bryder lineære kapacitetsgarantier og øger risikoen for katastrofal termisk flugt. For Engineering, Procurement and Construction (EPC) entreprenører og netoperatører betyder dårlig termisk stabilitet højere projektforsikringspræmier, uventet nedetid og oppustede udjævnede lageromkostninger (LCOS).

Afbødning af disse ydeevnerisici kræver robust termisk teknik. Denne tekniske vejledning undersøger kernefysikken i varmeakkumulering på celle-niveau, evaluerer aktive og passive køleteknologier og præsenterer en struktureret metode til at opretholde ensartet racktemperatur for at beskytte systemets livscyklus-ROI.

Aktiv væskekøling og PCM-materialeintegration

Opretholdelse af systemstabilitet på tværs af et BESS-rack kræver håndtering af celle-til-celletemperaturvariationer (temperaturdelta eller △T). Når △T overstiger 3 grader over en streng, varierer den indre modstand mellem cellerne, hvilket forårsager ujævn strømfordeling og accelererede kapacitetsbalanceringscyklusser. Avancerede systemer afbøder dette gennem en kombineret termisk styringstilgang:

Faseændringsmateriale (PCM) termisk buffer:Integreret direkte mellem individuelle celler absorberer komposit-PCM'er latent varme under spidsbelastningsvinduer. Materialet skifter fase ved en forudindstillet temperatur (typisk 35 grader til 40 grader), låser cellehudtemperaturen under høje-strømtræk og fungerer som en passiv sikkerhedsbarriere mod celle-til-celleudbredelse.

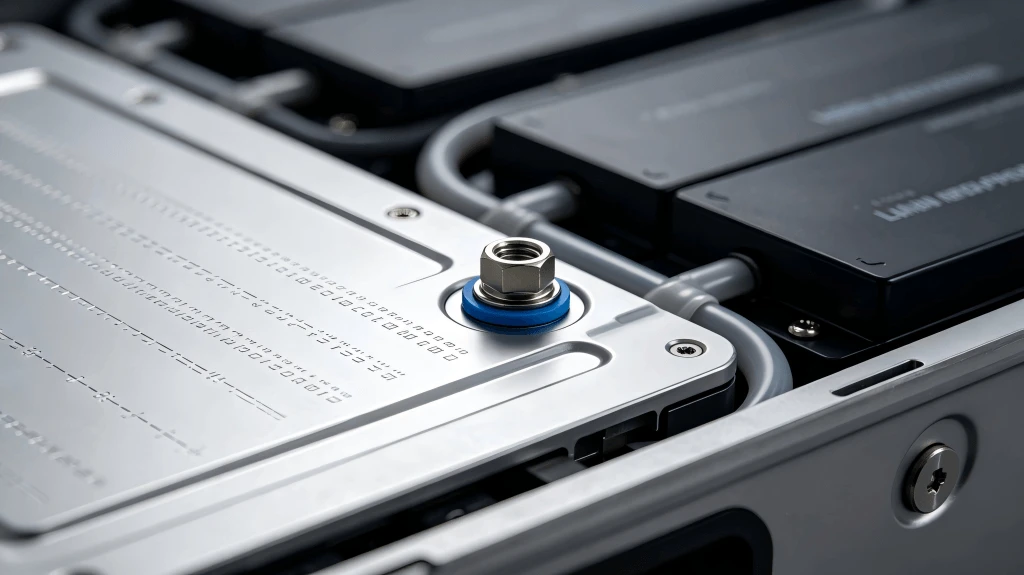

Lavt-forbrug af aktiv termisk kontrol:Flydende-køleplader ved hjælp af en vand-glykolblanding løber direkte under eller mellem cellemodulerne. Dette system erstatter traditionelle HVAC tvungen-enheder. Fordi væske har en varmekapacitet, der er fire gange højere end luft, opretholder systemet kernecelletemperaturen inden for dens maksimale effektivitetszone (20 grader til 30 grader ), mens det reducerer det parasitære hjælpestrømforbrug med op til 35 %.

Bred-temperatur BTMS-regulering:Inverterkompressorer med variabel-hastighed og elektroniske ekspansionsventiler justerer dynamisk kølevæskestrømningshastigheder baseret på celletemperaturer i realtid-, hvilket gør det muligt for systemet at fungere effektivt i omgivende miljøer fra -30 grader til +55 grader.

Industristandarder og ROI-påvirkning

Termisk styringshardware skal opfylde strenge sikkerhedsteststandarder snarere end simple præstationsestimater. De primære benchmark-certificeringer for international overholdelse er UL 9540A (Evaluating Thermal Runaway Fire Propagation) og IEC 62619.

Tabellen nedenfor skitserer ydeevnemålingerne for traditionelle tvungen-luft-BESS-installationer sammenlignet med integrerede væske-kølede systemer med aktive og passive termiske styringer:

LCOE og tilbagebetalingsberegning

Integrering af aktiv væskekøling øger den indledende systemhardware CAPEX med ca. 8 % til 11 %. Men ved at holde celletemperaturdeltaet under 3 grader bevares kapacitetsbevarelsen over tid. Denne beskyttelse sænker den årlige kapacitetsforringelsesrate fra 2,4 % ned til 1,5 %.

I løbet af en 15-årig driftscyklus eliminerer et aktiv på 10 MWh, der anvender denne tilgang, behovet for en tidlig celleforstærkningsbatch ved år 7. Kombineret med en 4 % gevinst i retureffektivitet (RTE) fra lavere forbrug af hjælpeventilatorer, reducerer systemet projektets samlede LCOS med 15 % og forkorter tilbagebetalingstidspunktet med ca. 16 måneder.

Systemintegration og kompatibilitet

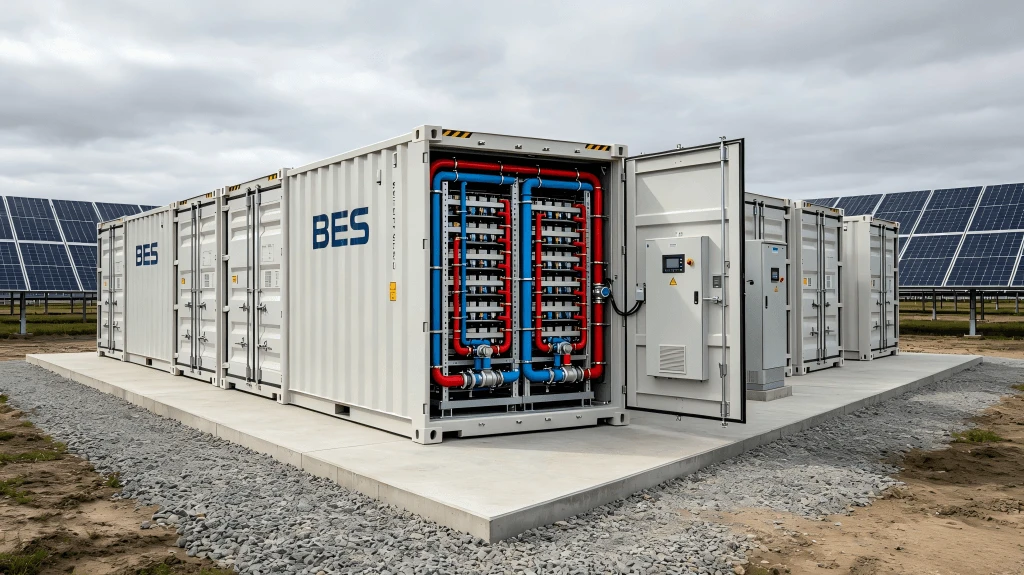

En pålidelig værktøjs-skala BESS kræver fuldstændig integration på tværs af det fysiske lag, batteristyringssystemet (BMS) og strømkonverteringssystemet (PCS). Disse termiske protokoller er indbygget direkte i vores kommercielle og industrielle [https://www.hemaosolarpv.com/energy-storage/]-arkitekturer.

Master BMS behandler input fra NTC-termistorer placeret på hvert celleforbindelsespunkt. Hvis en celleklynge overstiger 45 grader, aktiverer Master BMS væskekøleren via CAN-bus kommunikationsprotokoller. Hvis temperaturerne fortsætter med at stige mod en kritisk tærskel på 55 grader, udløser BMS et hårdt signal til PCS-inverteren, hvilket reducerer lade- eller afladningsstrømmen (derating) for at sænke intern Joule-opvarmning (I²R) og beskytte cellerne mod termisk stress.

Kvalitetskontrol og global overholdelse

For at sikre pålidelig drift i høje-stressapplikationer skal kvalitetskontrolprotokoller på produktionsanlægget håndhæves strengt:

Tryklækagetest:Væskekøleplader skal gennemgå 500 kPa hydrostatisk tryktest i 24 timer for at sikre, at der ikke lækker væske inde i batterirummet.

Overvågning af isolationsmodstand:Høj-isolationstest ved 2.500 V DC bekræfter, at kølevæskekredsløbet forbliver fuldstændigt isoleret fra de elektriske poler.

Dual-Stage Factory Acceptance Test (FAT):Hver integreret beholder gennemgår fulde termiske spændingssimuleringssløjfer på tværs af høj-strømopladningscyklusser før eksportpakning.

FAQ

Spørgsmål 1: Hvordan forhindrer det aktive væske-kølesystem intern kondensering, når man arbejder i kystzoner med høj-fugtighed?

A: Høj luftfugtighed kan forårsage fugtkondensering på køleplader, hvis væsketemperaturen falder til under det omgivende dugpunkt, hvilket risikerer elektrisk kortslutning. For at forhindre dette sporer det aktive BMS kontinuerligt relativ fugtighed og indvendig lufttemperatur inde i beholderen. Styrealgoritmen beregner det reelle-dugpunkt og holder væsketemperaturen mindst 2 grader over det, hvilket forhindrer kondensering og opretholder samtidig optimal afkøling.

Spørgsmål 2: Hvilke specifikke brandsluknings- og indeslutningssystemer kræves for at overholde NFPA 855-standarderne for kommercielle installationer?

A: Overholdelse af NFPA 855 kræver sikkerhedssystemer med flere-trin. Vores kabinetter har tidlige-afsluttede-gasdetektion (såsom brint- og kuliltesensorer), der advarer operatørerne, før der opstår synlig røg. Hvis der opstår termisk løb i et modul, oversvømmer et lokaliseret Novec 1230 gasdæmpningssystem rummet for at slukke åben ild, mens et integreret vandflodsrørsystem står klar som et sekundært forsvar til at isolere tilstødende stativer.

Spørgsmål 3: Hvad er forsendelses- og håndteringsprotokollerne for eksport af fuldt udfyldte, væske-kølede batteribeholdere for at undgå strukturelle skader?

A: Forsendelse af fuldt befolkede BESS-containere udsætter komponenter for alvorlige strukturelle vibrationer og mekaniske stød. Alle interne batteristativer er sikret med anti-vibrationsisoleringsbeslag og strukturelle låsebolte med høj-trækstyrke. Væskekølesløjfer drænes fuldstændigt, vakuum-skylles og fyldes med tørt nitrogen under tryk ved 50 kPa. Dette tryk overvåges via eksterne målere under transport for at verificere systemets strukturelle integritet ved ankomst til projektstedet.

Teknisk rådgivning og CTA

Optimering af den termiske arkitektur af et batterilageraktiv under konstruktionsfasen forhindrer for tidlig kapacitetsforringelse og sikrer langsigtet-overholdelse af internationale sikkerhedsbestemmelser. Xiamen Hemao Industry leverer flydende-væskekølede energilagringsløsninger med høj-densitet, der er skræddersyet til krævende brugs- og C&I-profiler.

Kontakt vores ingeniørteam på hemaosolarpv.com for et tilpasset 5MW/10MWh BESS-layout, termisk simuleringsanalyse og et detaljeret styklistetilbud inden for 48 timer.
