2026 Engineering Guide til vindbelastningsvalidering for solophæng med skrå tag i tyfonregioner

Master vindbelastningstest for solcelleophæng med skrå tag i tyfonzoner. Lær aerodynamisk validering, forskydningsboltspecifikationer og LCOE-beskyttelse.

1. Introduktion: Afbødning af strukturelle fejlrisici i højvindssolinstallationer

Globale EPC-entreprenører, der installerer fotovoltaiske arrays i tyfonudsatte kystområder, står over for kritiske tekniske udfordringer. Standard tagreoler svigter ofte, når de udsættes for ekstreme lokale løftekræfter og undertrykszoner genereret af højhastighedsvindturbulens. Strukturel forskydning, udmattelse af fastgørelseselementer og skinneudbøjning udløser ikke kun katastrofalt modultab, men introducerer også alvorligt ansvar og forlænget systemnedetid.

Denne tekniske guide beskriver de empiriske valideringsmetoder, aerodynamiske optimeringsprincipper og mekaniske specifikationer, der kræves for at sikre solcelleophæng med skrå tag mod vedvarende kategori 5-tyfonforhold. Ved at implementere vindtunneltestede profildesign og streng strukturel forstærkning kan ingeniørteams sikre balance-of-system (BOS) integritet og samtidig beskytte langsigtede projektudbytter.

2. Teknisk analyse & kernemekanismer

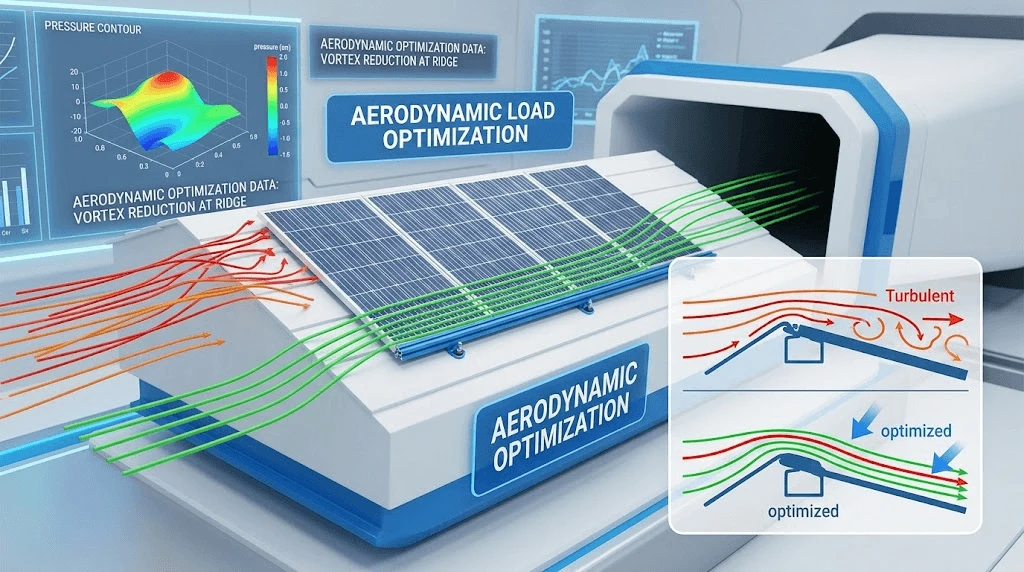

Aerodynamisk belastningsoptimering

Tage med hældning fungerer som aerodynamiske ramper, der accelererer vindhastigheden hen over højderyggen og skaber høje sugezoner langs tagudhæng og -hjørner. Standard fladplade-antagelser er utilstrækkelige til kommerciel skala strukturel modellering. Højtydende skråtagsmonteringer anvender lavprofilgeometrier og optimerede hældningsvinkler (typisk matchende eller fastholdt tæt på taghældningen) for at minimere separationsbobler og hvirvelafgivelse. Computational Fluid Dynamics (CFD)-modellering kombineret med grænselags vindtunneltestning sikrer, at trykkoefficienter (Cp) minimeres på tværs af alle tagzoner, hvilket dæmper oscillerende flagre på moduloverfladen.

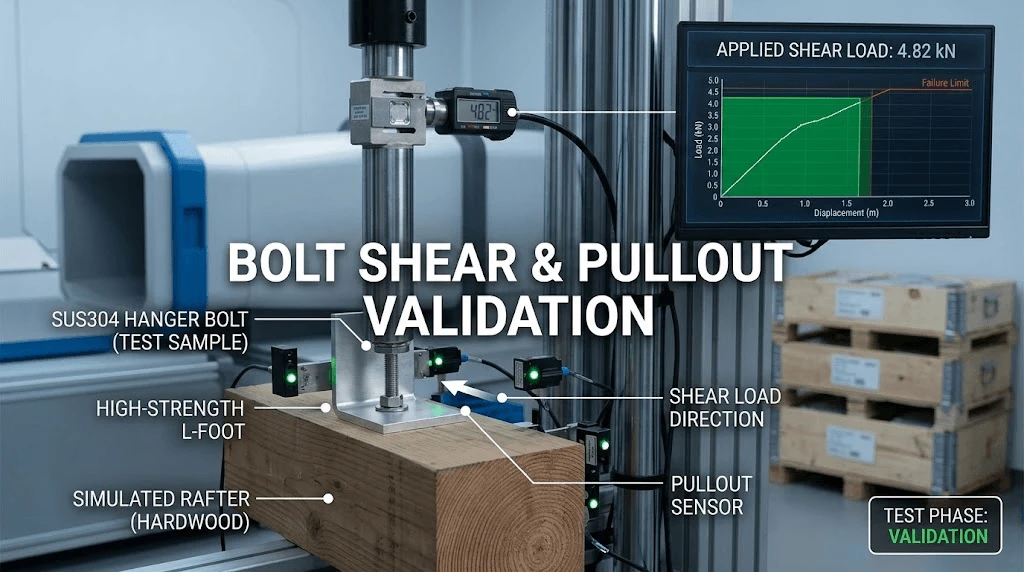

Boltforskydningsmodstand og strukturelle belastningsveje

Den mekaniske belastningsvej overfører vindinducerede løfte- og trækkræfter direkte fra PV-modulrammen gennem midter-/endeklemmerne, monteringsskinner, ophængsbolte eller tagkroge og ind i de primære træ- eller betonspær. For at forhindre fastgørelsesudtrækning og forskydningsfejl under cyklisk belastning:

Befæstelsesmateriale Specifikationer:Fastgørelseselementer skal være fremstillet af 304 eller 316 strukturelt rustfrit stål, der modstår høje forskydningsspændinger uden skørt brud.

Momentkalibrering:Klemmer kræver kalibreret drejningsmoment (typisk 14–16 Nm for M8 rustfrit hardware) for at opretholde ensartet klemmetryk uden at knuse aluminiumsmodulrammen.

Gennemtrængningsforsegling:Til monteringer af penetrationstype forhindrer EPDM-inddækningskraver eller proprietære kompressionstætninger vandindtrængning, mens punktbelastninger fordeles jævnt over strukturelle rammeelementer.

3. Industristandarder & ROI-påvirkning

Strukturelle overensstemmelsesparametre

ROI Impact & LCOE Reduktion

Strukturelle fejl under alvorlige vejrhændelser kræver kostbar komponentudskiftning, forsikringspræmiespidser og længerevarende generationsudfald. Implementering af strengt testede tyfon-klassificerede skråtagsmonteringer eliminerer strukturelle udbedringsudgifter over en standard 25-årig driftscyklus. Opretholdelse af mekanisk stivhed beskytter direkte den lineære strømgaranti ved at forhindre mikrorevner i siliciumskiver forårsaget af rammevridning under høje vindhændelser, hvilket sikrer optimeret ydeevne med udjævnede energiomkostninger (LCOE).

4. Systemintegration og kompatibilitet

Pålidelig vindbelastningsydelse kræver streng hardwaresynkronisering på tværs af hele solcelleanlægskæden. Hemao Industry monteringsarkitekturer integreres problemfrit med standard kommercielle indrammede paneler og energilagringskabinetter ved at bruge universelle skinnekanaler, der kan rumme varierende modultykkelser (30 mm til 40 mm).

Ved at parre tagræling med høj vindhældning med letvægts kompositmonteringsfødder og integrerede jordforbindelsessko, opretholder installationspersonalet kontinuerlige elektriske bindingsveje uden at kræve separate kobberjordingsjumpere. Denne standardiserede modulære grænseflade reducerer installationsmandtimerne med 18 %, samtidig med at den garanterer, at den mekaniske belastningsfordeling forbliver ensartet på tværs af både metalfalstage og tegl- og lægtekonfigurationer.

5. Kvalitetskontrol og global overholdelse

Streng fabrikskvalitetskontrol er obligatorisk, før strukturel hardware når kystarbejdspladser. Hemao Industry håndhæver en kvalitetssikringsprotokol med flere niveauer:

Råmaterialespektrometri:Verifikation af elementær sammensætning af AL6005-T5 ekstruderinger for at sikre overensstemmelse med trækstyrke og flydespænding.

Test af anodisk oxidtykkelse:Sikring af en oxidlagtykkelse på større end eller lig med 15um for salt-spray korrosionsbestandighed i hav- og kystmiljøer.

Mekanisk belastningstest:Destruktiv og ikke-destruktiv vejecelletestning på samlede skinneklemmeprøver for at verificere ultimative trækstyrkemargener.

Globale certificeringer:Fuld overensstemmelsesdokumentation i overensstemmelse med TUV Rheinland, ISO 9001 og AS/NZS 1170.2 standarder.

6. FAQ

Hvordan opretholder monteringssystemer til skrå tag den strukturelle integritet under tyfonforhold med høj saltholdighed?

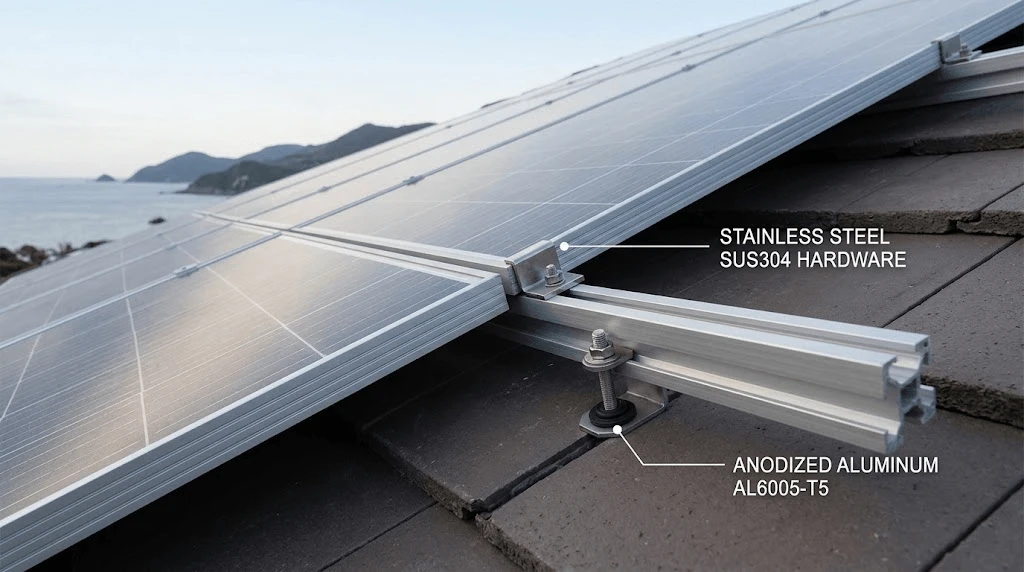

Systemer kombinerer marine-grade AL6005-T5 aluminium med passiveret SUS304 rustfrit stål hardware for at forhindre galvanisk korrosion. Beskyttende anodiseringsbelægninger forsegler metalsubstratet mod saltspray-infiltration og sikrer, at den strukturelle integritet forbliver kompromisløs, selv efter vedvarende eksponering for kystfugtighed og vinddrevet regn med høj hastighed.

Hvilke emballage- og logistikprotokoller bruges til internationale bulkforsendelser af kraftige monteringsskinner?

Bulkforsendelser er organiseret i forstærkede trækasser eller stålbåndede palleterede bundter adskilt af ikke-slibende skummellemplader. Skinner er indlejret tæt for at minimere transitforskydning, og alle fastgørelsesanordninger er forhåndssorteret i mærkede vandtætte poser for at fremskynde opstilling på stedet og forhindre tab af komponenter under porthåndtering.

Hvad er de tekniske grænser og gennemløbstider for tilpassede OEM/ODM vindbelastningskonstruerede monteringsløsninger?

Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s) inkluderer dedikeret CFD-analyse og prøveprototyping. Indledende strukturelle simuleringsrapporter leveres inden for 5 hverdage, med fuld produktions- og værktøjssign-off afsluttet inden for et 3 til 4 ugers vindue afhængigt af projektets omfang.
